كيف يمكن لقضيب التوصيل النحاسي لبطارية السيارة الكهربائية تحسين كفاءة الطاقة وموثوقيتها؟

انبسبار النحاس بطارية EVهو ربط كهربائي بالغ الأهمية يؤثر على توزيع التيار، وارتفاع درجة الحرارة، وكفاءة التعبئة والتغليف، وموثوقية حزمة البطارية على المدى الطويل. يشرح هذا الدليل كيفية اختيار المواد النحاسية، وتحديد أبعاد الموصل، وتقييم قضبان التوصيل الصلبة والمرنة، وإدارة مقاومة التوصيل، وتحديد الطلاء والعزل، وتجنب مشكلات التصنيع الشائعة. كما يوفر أيضًا قائمة مرجعية عملية للمصادر لمساعدة المهندسين وفرق المشتريات على تطوير أشرطة التوصيل المخصصة التي تلبي متطلباتهم الكهربائية والميكانيكية والإنتاجية.

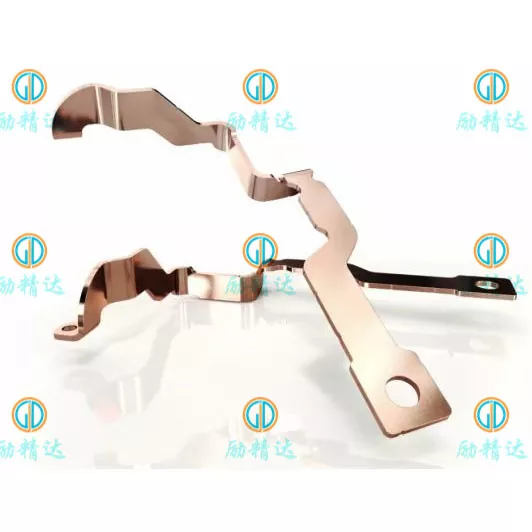

1. ما هو بسبار النحاس لبطارية السيارة الكهربائية؟

انبسبار النحاس بطارية EVهو مكون معدني موصل مصمم لنقل الطاقة الكهربائية بين خلايا البطارية والوحدات والموصلات والصمامات وأجهزة الاستشعار الحالية والمكونات الأخرى داخل نظام الجهد العالي للسيارة الكهربائية. اعتمادًا على بنية البطارية، يمكن أن تكون أشرطة التوصيل عبارة عن شرائح مسطحة، أو ألواح مشكلة، أو موصلات مرنة مغلفة، أو مجموعات ذات أشكال خاصة يتم تصنيعها وفقًا لمتطلبات الأبعاد الدقيقة.

على عكس الأسلاك التقليدية، يمكن لقضيب التوصيل توفير مسار تيار مدمج وقابل للتكرار مع أسطح تلامس محددة ومواضع تثبيت. وهذا يجعلها مفيدة بشكل خاص في مجموعات البطاريات حيث تكون المساحة المتوفرة محدودة ويجب أن تظل التوصيلات الكهربائية مستقرة في ظل تغيرات الاهتزاز ودرجة الحرارة.

قد يحتوي نظام بطارية السيارة الكهربائية النموذجي على عدة مستويات من قضبان التوصيل:

• الترابط بين الخلايا:قم بتوصيل الخلايا الفردية أو مجموعات الخلايا داخل الوحدة النمطية.
• اتصالات الوحدة:نقل التيار بين وحدات البطارية ودعم السلسلة المطلوبة أو التكوين المتوازي.
• أشرطة التوصيل على مستوى الحزمة:قم بتوصيل الوحدات بمكونات التوزيع ذات الجهد العالي، بما في ذلك الموصلات والصمامات وأطراف الإخراج.
• اتصالات إلكترونيات الطاقة:ربط أنظمة البطاريات بالعاكسات، أو مجموعات توزيع التيار المستمر، أو غيرها من المعدات ذات التيار العالي.

يعتمد التصميم المحدد على تنسيق الخلية، وجهد النظام، والملف التعريفي الحالي، وطريقة الاتصال، ومساحة التثبيت المتاحة، ومتطلبات السلامة. وبالتالي فإن قضيب التوصيل الناجح هو أكثر من مجرد قطعة من النحاس: فهو مكون هندسي يجب أن يعمل كجزء من التجميع الكهربائي والميكانيكي الكامل.

2. ما أهمية النحاس في أنظمة بطاريات السيارات الكهربائية؟

يستخدم النحاس على نطاق واسع للتوصيلات البينية للبطاريات عالية التيار لأنه يجمع بين الموصلية الكهربائية العالية والتوصيل الحراري الجيد وقابلية التشكيل والتوافق مع العديد من عمليات التصنيع وتشطيب الأسطح.

تساعد هذه الخصائص المهندسين على تطوير مسارات تيار مدمجة مع التحكم في الخسائر الكهربائية ودعم التوصيلات الموثوقة. ومع ذلك، النحاس وحده لا يضمن الأداء الجيد. ويجب أيضًا مراعاة الأبعاد والمفاصل وظروف التبريد والعزل وجودة التصنيع.

انخفاض المقاومة الكهربائية

المقاومة الكهربائية تنتج الحرارة عندما يمر التيار عبر موصل. يمكن لقضيب التوصيل النحاسي ذي الأبعاد المناسبة أن يحد من خسائر المقاومة وانخفاض الجهد، مما يساعد في الحفاظ على كفاءة نقل الطاقة. وتتمثل الفائدة بشكل خاص في أنظمة البطاريات ذات التيار العالي، حيث قد تؤدي زيادة المقاومة الصغيرة إلى توليد كمية كبيرة من الحرارة.

التعبئة الكهربائية المدمجة

يجب أن تستوعب حزم البطاريات الخلايا ومكونات التبريد والدعامات الهيكلية وأجهزة الاستشعار وأجهزة الحماية والعزل داخل حاوية محدودة. تتيح الموصلية العالية للنحاس للمصممين تقييم المقاطع العرضية للموصل المضغوط نسبيًا مع تلبية الحدود الكهربائية والحرارية المطلوبة.

تصنيع قابل للتكيف

يمكن قطع الصفائح والشرائط والقضبان النحاسية، وختمها، وتثقيبها، وثنيها، وتشكيلها آليًا، وطلاءها وفقًا لتصميم المكونات. اعتمادًا على التطبيق والقدرة على التصنيع، يمكن لهذه العمليات إنتاج أنماط ثقب مخصصة، وأطراف مشكلة، وميزات تركيب، وأشكال معقدة ثلاثية الأبعاد.

تحسين اتساق التجميع المحتمل

يوفر شريط التوصيل المخصص المصمم جيدًا مواقع اتصال قابلة للتكرار وهندسة التركيب. يمكن أن يؤدي ذلك إلى تبسيط التجميع الآلي أو شبه الآلي، وتقليل تعديلات التثبيت، والمساعدة في تحسين اتساق الإنتاج.

3. ما هو هيكل قضيب التوصيل الذي يناسب تطبيقك؟

يعد اختيار الهيكل المناسب قرارًا مبكرًا مهمًا لأنه يؤثر على مساحة التثبيت والمرونة وتحمل الاهتزازات وطرق التصنيع والتكلفة الإجمالية للمشروع. تشمل الخيارات الأكثر شيوعًا قضبان التوصيل النحاسية الصلبة، وقضبان التوصيل المرنة المصفحة، والوصلات النحاسية المضفرة.

متى يكون شريط التوصيل الصلب مناسبًا؟

يكون التصميم الصلب مناسبًا عندما تظل الأجهزة الطرفية في مواضع ثابتة ويوفر هيكل التثبيت الدعم الكافي. يمكن أن يكون عمليًا بشكل خاص لتوزيع الطاقة على مستوى العبوة، وتوصيلات الصمامات، والتجمعات الكهربائية المدمجة حيث تكون الهندسة المتسقة مهمة.

متى يجب أن تفكر في شريط بسبار مرن؟

قد يكون التصميم المرن هو الأفضل عندما يجب أن يستوعب الاتصال التمدد الحراري، أو تفاوتات التصنيع، أو الحركة النسبية بين المكونات. يمكن لقضبان التوصيل النحاسية المصفحة أن تجمع بين سعة التيار العالي ومنطقة مرنة يمكن التحكم فيها، على الرغم من أن المناطق الطرفية وتحولات العزل لا تزال تتطلب هندسة دقيقة.

قبل اختيار أي من الهيكلين، قم بتقييم غلاف التثبيت الكامل، ومتطلبات الحركة، وتسلسل التجميع، والوصول إلى الخدمة، والحمل الكهربائي. قد يظل من الصعب تثبيت التصميم الذي يناسب نموذج CAD إذا لم يتم أخذ الوصول إلى الأداة أو إزالة التثبيت أو تفاوتات الإنتاج في الاعتبار.

4. كيف يجب عليك اختيار المواد النحاسية؟

يؤثر اختيار المواد على الموصلية، وسلوك التشكيل، وتوافق الانضمام، ومعالجة السطح، والتكلفة. وتعتمد الدرجة المناسبة على عملية التصنيع وبيئة التشغيل وليس على نقاء النحاس وحده.

النظر في المزاج ومتطلبات التشكيل

يؤثر مزاج المادة على القوة والليونة والقدرة على الانحناء والربيع. قد يؤدي الانحناء المحكم في النحاس السميك إلى تشقق السطح أو تشويهه إذا كانت حالة المادة ونصف قطر الانحناء غير مناسبين. عندما يحتوي التصميم على عدة انحناءات أو ثقوب موضوعة بشكل وثيق، يمكن لمراجعة التصنيع تحديد المخاطر قبل بدء الأدوات أو الإنتاج الضخم.

مطابقة المادة مع طريقة الانضمام

تفرض الهياكل المسدودة والملحومة والملحومة والمصفحة متطلبات مختلفة. على سبيل المثال، قد لا تكون درجة النحاس التي تعمل بشكل جيد مع التوصيل التقليدي المثبت بمسامير هي الخيار الأفضل لعملية لحام متخصصة. يجب على المورد ومهندس التصميم التأكد من توافق المواد مع طريقة الربط المقصودة والتحقق من صحة الوصلة النهائية عند الضرورة.

بالنسبة للمصادر الدولية، حدد معيار المادة المطلوبة ودرجتها وطبيعتها وسمكها والبدائل المسموح بها. الملاحظة العامة مثل "النحاس عالي الجودة" غير كافية عندما يجب التحقق من الأداء الكهربائي والإنتاج القابل للتكرار.

5. كيف يؤثر التيار والمقاومة والحرارة على التصميم؟

تعد السعة الحالية أحد أهم العوامل في تصميم شريط توصيل بطارية السيارة الكهربائية. ومع ذلك، لا يوجد تصنيف تيار عالمي ينطبق على كل شريط نحاسي بعرض وسمك معين. يعتمد الأداء الفعلي على هندسة الموصل، ودرجة الحرارة المحيطة، وظروف العلبة، والتبريد، ومقاومة التوصيل، ومدة الحمل الكهربائي.

فهم العلاقات الكهربائية الأساسية

بالنسبة لنظام التيار المستمر، يمكن تقدير التيار من الطاقة والجهد:

في هذه العلاقات، I هو التيار، P هو الطاقة الكهربائية، V هو الجهد، R هي المقاومة، ρ هي المقاومة المادية، L هو طول الموصل، و A هي مساحة المقطع العرضي. توفر المعادلات نقطة بداية لحسابات التصميم، وليست بديلاً للتحليل الحراري أو الاختبار.

المصطلح التربيعي الحالي مهم بشكل خاص. إذا تضاعف التيار بينما ظلت المقاومة دون تغيير، فإن فقدان القدرة المقاومة يزداد بمقدار أربعة أضعاف. وهذا يجعل الملف التعريفي الحالي ودورة العمل وجودة الاتصال من الاعتبارات الحاسمة.

تقييم التيار المستمر والذروة بشكل منفصل

قد تواجه أنظمة بطاريات السيارات الكهربائية تفريغًا مستمرًا، وذروة تسارع قصيرة، وكبحًا متجددًا، وأحمال شحن. ظروف التشغيل هذه يمكن أن تخلق متطلبات حرارية مختلفة. إن التصميم الذي يتحمل ذروة قصيرة قد لا يكون مناسبًا لنفس التيار المطبق بشكل مستمر.

يجب على المهندسين تحديد ما يلي قبل الانتهاء من أبعاد الموصل:

• تصنيف جهد النظام والحد الأقصى لجهد التشغيل.
• التيار المستمر، الذروة الحالية، ومدة الذروة.
• درجة الحرارة المحيطة بالقرب من قضيب التوصيل ونطاق درجة حرارة التشغيل المتوقعة.
• يسمح بارتفاع درجة الحرارة عند كل من الموصل ونقاط الاتصال.
• طول الموصل، المقطع العرضي المتاح، واتجاه التثبيت.
• ظروف التبريد ومصادر الحرارة المجاورة وتهوية المكان.
• الحد الأقصى المسموح به لانخفاض الجهد ومتطلبات الحماية ذات الصلة.

لا تغفل المسار الحراري الكامل

قد تترك الحرارة قضيب التوصيل من خلال الحمل الحراري أو الإشعاع أو أجهزة التثبيت أو المحطات المتصلة أو الهياكل القريبة. يمكن أن يؤدي العزل والعلبة المغلقة إلى تغيير تبديد الحرارة. ونتيجة لذلك، قد يصل قضيبان من النحاس بأبعاد نحاسية متماثلة إلى درجات حرارة مختلفة في تجميعات مختلفة.

تجمع عملية التطوير القوية بين الحساب والمراجعة الهندسية والاختبار في ظل ظروف تمثيلية. بالنسبة للتطبيقات الحرجة للسلامة، يجب أن يعكس التحقق من ارتفاع درجة الحرارة المواد المقصودة، ومعالجة السطح، وطريقة التثبيت، وبيئة التثبيت.

6. كيف يمكنك منع فشل الاتصال؟

لا يزال من الممكن أن يفشل الموصل النحاسي عالي الجودة في تقديم أداء موثوق به إذا كانت توصيلاته سيئة التصميم. في حالة التيار العالي، يمكن أن تؤدي مقاومة التلامس المفرطة إلى توليد حرارة موضعية، أو تسريع تدهور السطح، أو إتلاف العزل المجاور، أو المساهمة في ارتخاء المفاصل.

تصميم الأسطح الملامسة بعناية

تتطلب الوصلات المسدودة منطقة تلامس مناسبة، وتسطيح السطح، واختيار أدوات التثبيت، وقوة تثبيت يمكن التحكم فيها. يمكن أن يؤثر موضع الثقب والنتوءات والتشوه والتلوث والتشطيبات السطحية غير المتوافقة على الواجهة النهائية. يجب أن تحدد مواصفات التجميع عزم الدوران ذي الصلة أو إجراء التثبيت بدلاً من ترك الأمر لحكم المشغل الفردي.

التحكم في التوصيلات الملحومة والمصفحة

غالبًا ما تستخدم قضبان التوصيل المرنة المصفحة مناطق طرفية ملحومة أو مستعبدة لتوصيل طبقات نحاسية متعددة. يجب أن يوفر المفصل استمرارية كهربائية كافية وسلامة ميكانيكية دون الإضرار بالقسم المرن. يجب تحديد معلمات اللحام والهندسة الطرفية ومدخلات الحرارة وطرق الفحص لمجموعة المواد الفعلية.

خطة للاهتزاز والتدوير الحراري

تعمل السيارات الكهربائية في ظل الاهتزازات المتكررة وتغيرات درجات الحرارة. يمكن أن تؤدي الاختلافات في التمدد الحراري بين المكونات المتصلة إلى الضغط على قضبان التوصيل والمثبتات. يمكن أن تساعد الأقسام المرنة والدعامات المناسبة والتصاريح المناسبة وطرق الانضمام المؤهلة في استيعاب هذه الظروف.

7. كيف يعمل الطلاء والعزل على تحسين السلامة؟

تعد المعالجة السطحية والعزل من قرارات التصميم الوظيفية، وليست مجرد خيارات تشطيب تجميلية. يمكن أن تؤثر على سلوك التلامس، ومقاومة التآكل، والعزل الكهربائي، واتساق التجميع، وسلامة الخدمة.

اختر الطلاء لبيئة الاتصال

يمكن استخدام طلاء القصدير والنيكل والفضة في تطبيقات بسبار المختلفة. يُستخدم القصدير بشكل شائع في العديد من واجهات التلامس الكهربائية نظرًا لتكلفته وخصائص الاتصال العملية. قد يكون النيكل مناسبًا لدرجات حرارة معينة أو متطلبات بيئية معينة، في حين يمكن اعتبار الفضة حيث تبرر خصائص الاتصال الكهربائية الخاصة بها التكلفة الإضافية.

يجب أن يأخذ الاختيار النهائي في الاعتبار طرف التزاوج، ودرجة حرارة التشغيل، والرطوبة، والتلوث، والتعرض للتآكل، وضغط التلامس، ومتطلبات المنتج المعمول بها. يجب تحديد سماكة الطلاء والتغطية والإخفاء ومعايير الفحص عندما تؤثر على الأداء الوظيفي.

تحديد العزل وفقا لجهد النظام

اعتمادًا على التصميم، قد تستخدم قضبان التوصيل أنابيب قابلة للانكماش بالحرارة، أو أكمام بوليمر، أو أغطية مقولبة، أو طلاءات إيبوكسي، أو أنظمة عزل هندسية أخرى. كل حل له متطلبات مختلفة لمقاومة درجات الحرارة، والأداء العازل، والحماية الميكانيكية، وقابلية التصنيع.

تتطلب التجميعات ذات الجهد العالي أيضًا مسافات زحف وتخليص مناسبة. تعتمد هذه المسافات على إطار السلامة المطبق، وجهد التشغيل، وترتيب العزل، والظروف البيئية، وبنية المنتج. ويجب أن يتم إنشاؤها بواسطة مهندس التصميم المسؤول بدلاً من اختيارها من مخطط شريطي عام.

يجب أن يكون العزل أيضًا متوافقًا مع الانحناءات ونوافذ التلامس ومناطق التثبيت وأدوات التجميع. يمكن أن تؤدي المناطق المعدنية المكشوفة المحددة بشكل سيء إلى تشذيب يدوي غير متناسق، أو تلف عرضي، أو تقليل الحماية الكهربائية.

8. ما هي عمليات التصنيع التي تضمن الجودة المتسقة؟

تعتمد جودة التصنيع على مدى جودة عمل المواد والأدوات وتسلسل التشكيل وتشطيب السطح وخطة الفحص معًا. تعتمد العملية الأكثر ملاءمة على هندسة المكونات، وسمك المادة، ومتطلبات التسامح، وكمية النموذج الأولي، وحجم الإنتاج المتوقع.

الخطوة 1: مراجعة التصميم وقابلية التصنيع

قبل الإنتاج، يجب على الشركة المصنعة مراجعة الرسم ومواصفات المواد ومواقع الثقب وهندسة الانحناء ومناطق الاتصال ومناطق الطلاء ومتطلبات العزل. تساعد هذه المراجعة في تحديد الميزات التي قد تزيد التكلفة أو تخلق مخاطر تتعلق بالجودة.

الخطوة 2: إعداد المواد والقطع

يتم تحضير الألواح أو الأشرطة أو القضبان النحاسية طبقاً لمواصفات المواد المعتمدة. يمكن اختيار القطع بالليزر، أو التثقيب، أو الختم، أو التصنيع باستخدام الحاسب الآلي، أو غيرها من الطرق المناسبة بناءً على الهندسة المطلوبة واقتصاديات الإنتاج.

الخطوة 3: التشكيل والتحكم في الأبعاد

تحدد عمليات الثني والتشكيل الشكل الهندسي النهائي. يمكن أن تؤثر المادة الزنبركية، ونصف قطر الانحناء، ودقة الأدوات، وعلاقات الفتحة إلى الانحناء على ملاءمة التجميع. وينبغي تحديد الأبعاد الحرجة قبل الانتهاء من خطة التفتيش.

الخطوة 4: الانضمام والتشطيب السطحي

اعتمادًا على التصميم، قد يتطلب المكون اللحام أو الربط الطرفي أو إزالة الأزيز أو الطلاء أو التنظيف أو العزل. يجب أن تكون كل عملية متوافقة مع درجة النحاس المحددة وبيئة التشغيل المقصودة.

الخطوة 5: التفتيش والتحقق من الصحة

قد تتضمن خطة الجودة المناسبة الفحوصات التالية:

• شهادات المواد والتحقق من المواد الواردة.
• فحص الأبعاد للسمك والعرض ومواقع الثقب وزوايا الانحناء والتسطيح.
• الفحص البصري للشقوق والنتوءات والخدوش والعيوب السطحية.
• فحص سمك الطلاء والتغطية عند تحديد ذلك.
• المقاومة الكهربائية أو الشيكات الاستمرارية.
• قوة المفاصل أو ارتفاع درجة الحرارة أو العزل أو الاختبارات البيئية عندما يتطلب المشروع ذلك.

ليس كل مكون يتطلب كل اختبار. يجب أن تعتمد خطة الفحص على وظيفة الجزء ومتطلبات العميل والمعايير المطبقة وتقييم المخاطر. عندما تكون ضوابط إنتاج السيارات أو وثائق التأهيل الرسمية مطلوبة، يجب الاتفاق على هذه التوقعات قبل الإنتاج الضخم.

9. كيف يمكن للمشترين تقليل مخاطر التوريد؟

بالنسبة لفرق المشتريات، يتمثل التحدي الرئيسي في الحصول على مكون يلبي المتطلبات الهندسية بتكلفة إجمالية تنافسية. إن عرض الأسعار الذي يعتمد فقط على وزن النحاس أو الأبعاد الخارجية قد يغفل متطلبات التصنيع والتحقق الأساسية.

قم بإعداد طلب كامل لعرض الأسعار

يساعد طلب عرض الأسعار الواضح الشركة المصنعة على تقييم التصميم وتحديد مخاطر الإنتاج واقتباس العملية المناسبة. كلما أمكن، قم بتوفير رسم هندسي ثنائي الأبعاد وملف CAD ثلاثي الأبعاد مع المعلومات التالية.

تقييم التكلفة الإجمالية، وليس فقط سعر الوحدة

سعر الشراء ليس سوى جزء واحد من التكلفة الإجمالية. الأدوات، واستخدام المواد، والمعالجة الثانوية، والطلاء، والعزل، والتفتيش، والتعبئة والتغليف، والمهلة الزمنية، والتغييرات الهندسية يمكن أن تؤثر جميعها على اقتصاديات المشروع.

قد لا يكون المورد الذي يقدم سعرًا أوليًا أقل هو الخيار الأكثر اقتصادًا إذا كانت القطعة تتطلب تعديلات متكررة أو تنتج نتائج تجميع غير متناسقة. وعلى العكس من ذلك، فإن التفاوتات الصارمة غير الضرورية، أو التغطية المفرطة بالطلاء، أو الهندسة المعقدة للغاية يمكن أن تزيد التكلفة دون توفير فائدة وظيفية ذات معنى.

مراجعة قدرات المورد قبل الإنتاج

اسأل المصنعين المحتملين عن كيفية التحكم في تناسق المواد، والأبعاد الحرجة، والنتوءات، والانحناءات، والطلاء، وإمكانية تتبع الأجزاء النهائية. اطلب عينات أو سجلات التفتيش حيثما كان ذلك مناسبًا، واتفق على معايير القبول قبل الالتزام بطلبية كبيرة.

للمشترين الذين يقومون بتطوير مكونات معدنية مخصصة،شيامن ليجينجدا منتجات الأجهزة المحدودةيمكن تضمينها في عملية تقييم الموردين فيما يتعلق بمتطلبات الأجهزة والمنتجات المعدنية الدقيقة ذات الصلة. قبل تقديم طلب للحصول على قضيب توصيل نحاسي لبطارية EV، تأكد من قدرات تصنيع قضيب التوصيل المحددة للشركة، وخيارات المواد، وعمليات الانضمام والتشطيب المتاحة، ووثائق الجودة، والخبرة في التطبيق المقصود.

إن عملية تحديد المصادر الأكثر فعالية تجمع بين فرق الهندسة والمشتريات معًا في وقت مبكر. عندما تتم مواءمة المتطلبات الكهربائية والرسومات وطريقة الإنتاج ومعايير القبول قبل عرض الأسعار، يمكن لكلا الجانبين تقليل المراجعات التي يمكن تجنبها وتحسين الانتقال من النموذج الأولي إلى الإنتاج.
